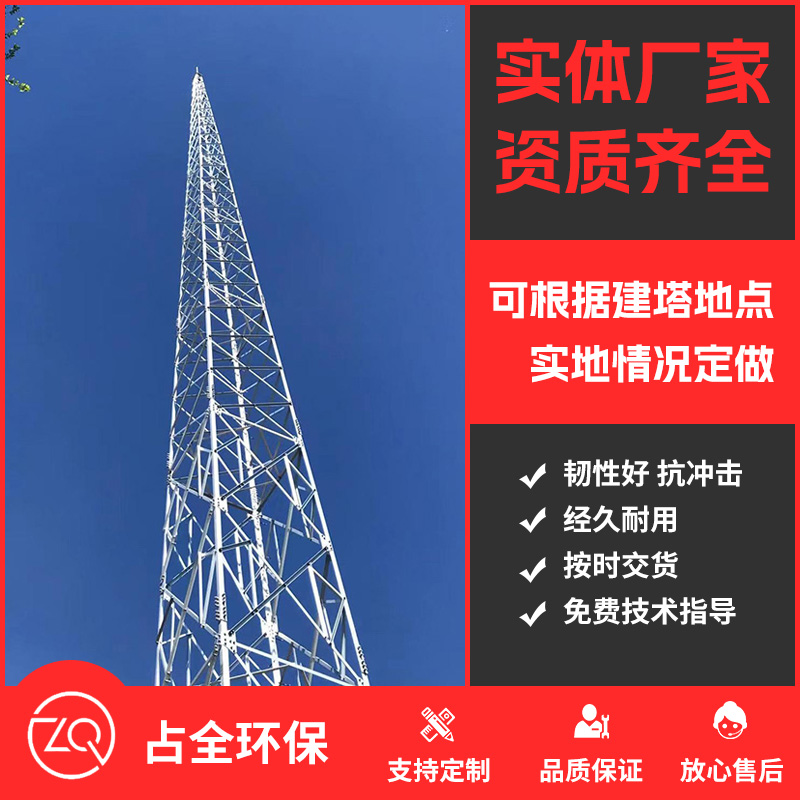

避雷塔是一種常見的鐵塔型的避雷電的保護裝置。別名:避雷針?biāo)?，鋼結構避雷針，塔式避雷針。

避雷塔有四種規格:

1、GFL四柱角鋼避雷塔，

2、GJT三柱圓鋼避雷塔，

3、GH鋼管桿避雷塔;

4、GFW避雷線塔

應用范圍：

避雷針?biāo)谋Ｗo范圍還要按照滾球法來計算保護半徑和保護范圍。避雷塔主要用于各種建筑的防雷工程,特別是煉油廠、加油站、化工廠、煤礦、炸藥庫、易燃易爆車間,更應該及時的安裝避雷塔,因氣候變化,雷電災害不斷加重,現在很多建筑都安裝避雷塔,特別是樓頂不銹鋼飾鐵塔，造形樣式多樣，外形美觀，設計新穎獨特，廣泛應用于各類大樓樓頂、廣場及小區的綠地等的建筑，使之與建筑物交相輝映，成為城市中標志性的裝飾建筑。避雷塔原理與避雷針一樣。減少雷電災害。

1、基本風壓:w0=0.4及0.7KN/m2兩種

2、抗震設防烈度:8度及小天8度地區

制作安裝

1.所有金屬部件必須鍍鋅，操作時注意保護鍍鋅層。

2.采用鍍鋅鋼管管制作針尖，管壁厚度不得小于3mm,針尖刷錫長度不得小于70mm 3.避雷塔應垂直安裝牢固。垂直度允許偏差為3/1000。

4.焊接要求焊接應采用搭接焊，其搭接長度必須符合下列規定:

5.扁鋼為其寬度的2倍(且至少3個棱邊焊接)。

6.圓鋼為其直徑的6倍。

7.圓鋼與扁鋼連接時，其長度為圓鋼直徑的6倍。

8.避雷塔一般采用圓鋼或鋼管制成，其直徑不應小于下列數值:

a獨立避雷塔一般采用直徑為19mm鍍鋅圓鋼。

b屋面上的避雷塔采用直徑25mm鍍鋅鋼管。

c水塔頂部避雷塔采用直徑25mm或40mm的鍍鋅鋼管

d煙囪頂上避雷塔采用直徑25mm鍍鋅圓鋼或直徑為40mm鍍鋅鋼管e避雷環用直徑12mm鍍鋅圓鋼或截面為100mm2鍍鋅扁鋼，其厚度應為4mm.

9 避雷塔宜采用圓鋼或焊接鋼管制成，其直徑不應小于下列數值:針長1m以下:圓鋼為12mm、鋼管為20 mm 、針長1-2m:圓鋼為16mm、鋼管為25mm、煙囪頂上的針:圓鋼為20 mm、鋼管為40 mm。

技術規范：

1、建筑物防雷設計規范(GB50057-94)

2、高聳結構設計規范(GBJ135-90)

3、鋼結構設計規范(GB50017-2003)

4、塔桅鋼結構施工及驗收規程(CECS 80:2006)
